500 KVA alátétes transzformátor gyártók-4,16/0,6 KV|Kanada 2025

01 Általános

1.1 Projekt leírás

A 2000 kVA-s háromfázisú betétes transzformátort 2025-ben szállították Kanadába. A transzformátor névleges teljesítménye 500 kVA KNAN hűtéssel. A nagyfeszültség 4,16Y/2,4 kV ±2*2,5%-os megcsapolási tartománnyal (NLTC), a kisfeszültség 0,6D kV, YNd1 vektorcsoportot alkottak.

A biztonságos, -költséghatékony és helytakarékos- áramelosztási megoldást kereső vállalkozások és közszolgáltatók számára a SCOTECH alátétre szerelt transzformátora az optimális választás. A városi energiagazdálkodás fájdalmas pontjaira szabva,-beleértve a korlátozott beépítési helyet, a magas karbantartási költségeket és a biztonsági kockázatokat,-ez a transzformátor az elegáns, alacsony{5}}profilú kialakítást robusztus funkcionalitással ötvözi. Teljesen zárt szerkezete megakadályozza a véletlen érintkezést, így tökéletes{7}} nagy forgalmú területeken, például bevásárlóközpontokban, iskolai campusokban és lakóközösségekben. Minimális karbantartási igényével és hosszú élettartamával csökkenti a felhasználók teljes birtoklási költségét (TCO), miközben biztosítja a megszakítás nélküli áramellátást. Legyen szó új építési projektekről vagy hálózati felújításokról, a SCOTECH alátétre szerelt transzformátora kézzelfogható értéket biztosít az energiahatékonyság növelésével, az üzemeltetési költségek csökkentésével és a közbiztonság előtérbe helyezésével.

1.2 Műszaki specifikáció

500 kVA pad-szerelt transzformátor specifikáció típusa és adatlapja

1.3 Rajzok

500 kVA alátétre szerelt transzformátor diagram rajz és méret.

02 Gyártás

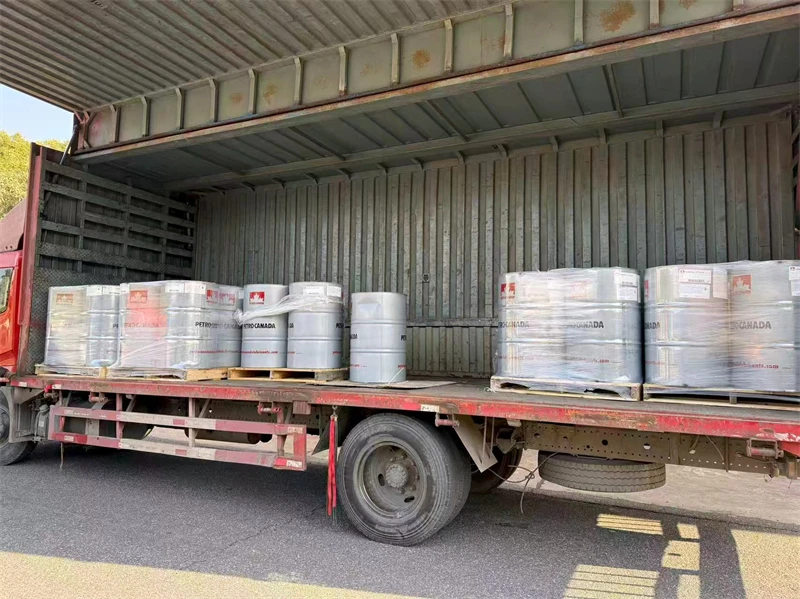

2.1 Luminol olaj

A SCOTECH alátétre szerelt transzformátorai nagy -teljesítményű Luminol olajjal vannak átitatva, egy prémium dielektromos folyadékkal, amelyet úgy terveztek, hogy kétmagos előnyöket biztosítson: kivételes elektromos szigetelés, amely megakadályozza az ívhibákat, és hatékony hőelvezetés, amely a kanadai éghajlat szélsőséges hőmérséklet-ingadozásai mellett is fenntartja az optimális működési hőmérsékletet. Ez a speciális olaj szigorúan betartja a CSA szabványokat, kiemelkedő hőstabilitással és oxidációs ellenállással büszkélkedhet az idő előtti lebomlás elkerülése érdekében, és jelentősen meghosszabbítja a transzformátor élettartamát, miközben minimálisra csökkenti a hosszú távú karbantartási igényeket,- így megbízható, költséghatékony választás a biztonságos és egyenletes áramelosztáshoz.

2.2 Tekercselés

A SCOTECH alátétre szerelt transzformátorai nagy-tisztaságú réztekercsekkel rendelkeznek, amelyek kiváló elektromos vezetőképességet, minimális energiaveszteséget és kiváló hőellenállást biztosítanak, hogy ellenálljanak a kanadai működési környezetekben szokásos hőmérséklet-ingadozásoknak. A precíziós-tekercselés és a fejlett szigetelőanyagokkal bevont tekercsek megfelelnek a szigorú CSA-szabványoknak, megbízható teljesítményt, csökkentett hőtermelést és a transzformátor meghosszabbított élettartamát,-miközben támogatják a stabil áramelosztást lakossági, kereskedelmi és ipari alkalmazásokhoz.

2.3 Olajleeresztő szelep

A SCOTECH alátétre szerelt transzformátorai robusztus, korrózióálló-sárgaréz olajleeresztő szeleppel vannak felszerelve, amely felhasználóbarát-piros kézikerékkel rendelkezik a pontos működés érdekében, valamint biztonsági lánccal, amely megakadályozza az alkatrészek elvesztését a karbantartás során. A szivárgásmentes-tömítéssel készült, hogy ellenálljon Kanada zord éghajlati viszonyainak, ezek a szelepek megfelelnek a szigorú CSA-szabványoknak, lehetővé téve a Luminol dielektromos olaj biztonságos, ellenőrzött leeresztését a rutinszerű szervizelés vagy folyadékcsere során, így biztosítva a transzformátor megbízható, hosszú távú{4}}teljesítményét.

2.4 Réz földelő gyűjtősín

A SCOTECH alátétre szerelt transzformátorai nagy-tisztaságú tömörréz földelő gyűjtősínnel rendelkeznek, amelyet úgy terveztek, hogy alacsony-impedanciájú hibaáram-utat biztosítson, amely megbízható elektromos biztonságot biztosít mind a transzformátor, mind a helyszíni személyzet számára. A precíziós-fúrt rögzítőfuratok és a nagy teherbírású{5}}konzolok szilárdan rögzítik a gyűjtősínt a transzformátorházhoz, míg az integrált földelő hevederek folyamatos elektromos kötést hoznak létre a kritikus alkatrészek között. A szigorú CSA-szabványoknak megfelelően gyártott korrózióálló réz gyűjtősín egyenletes teljesítményt nyújt még Kanada durva hőmérséklet-ingadozásai és párás körülményei között is, megvédi a kritikus áramelosztó infrastruktúrát az elektromos hibáktól, és hosszú távú működési integritást biztosít.

2.5 bajonett biztosíték

Az alátétre szerelt{0}}transzformátor bajonettbiztosítéka kritikus, kívülről működtethető védőeszköz, amely egy külön rekeszben található. Jellemzően egy szigetelt markolatra szerelt, eltávolítható biztosítékpatronból áll, amelyet a közüzemi személyzet biztonságos „forró -stick” működtetésére terveztek. Elsődleges feladata a transzformátor túláramvédelme, gyakran a primer oldalon, a hibaáramok megszakításával. A kulcsfontosságú jellemző a halott-elülső kialakítás; a biztosíték biztonságosan kivehető vagy behelyezhető anélkül, hogy a feszültség alatt álló részek szabaddá válnának, így a burkolat biztonsága a karbantartás során is megmarad. Ez a kialakítás lehetővé teszi a gyors leválasztást és a helyszíni cserét, biztosítva a megbízható szolgáltatás helyreállítását.

03 Tesztelés

Az Applied Voltage Test egy kritikus dielektromos integritásteszt, amelyet alátétre szerelt transzformátorokon végeznek annak ellenőrzésére, hogy szigetelőrendszereik képesek-e biztonságosan ellenállni a tranziens túlfeszültségeknek és a normál üzemi feszültségeknek. Az IEEE és CSA szabványokkal összhangban elvégzett teszt során le kell választani a transzformátor belső tekercseit, és meghatározott váltakozó áramú (AC) feszültséget kell alkalmazni, -tipikusan a névleges maximális rendszerfeszültség 1,5-2-szeresét- a primer és szekunder perselyekre, valamint a tartályházra 1 percig.

A vizsgálat során az ellenőrök figyelik a szigetelés meghibásodására utaló jeleket, például az ívet, a villanást, vagy a szivárgó áram rendellenes megemelkedését, ami a szigetelési rendszer hibájára utalna. A sikeres teszt megerősíti, hogy a padba szerelt transzformátor meghibásodás nélkül képes ellenállni az átmeneti túlfeszültségi eseményeknek (pl. villámcsapás vagy kapcsolási túlfeszültség), ezzel biztosítva a megbízható működést és csökkentve a katasztrofális meghibásodások vagy áramkimaradások kockázatát az elosztó hálózatokban.

04 Oldal és összefoglaló

A SCOTECH-nél az alátétre szerelt transzformátorainkat úgy tervezték, hogy újradefiniálják a megbízhatóságot, a biztonságot és a hatékonyságot az Ön áramelosztási igényeinek megfelelően. Az IEEE/CSA szabványok szigorú betartásával tervezett és tesztelt egységek egyenletes teljesítményt nyújtanak városi negyedekben, kereskedelmi parkokban, ipari övezetekben és azon túl,-még a legnehezebb üzemi körülmények között is.

Az alacsony karbantartási igényre, a kis helyigényre és a robusztus időjárásállóságra összpontosítva, alátétre szerelt transzformátorainkat úgy terveztük, hogy minimalizálják az állásidőt, és maximalizálják a projektek hosszú távú értékét{0}}. Akár a meglévő infrastruktúrát frissíti, akár új energiaellátó rendszereket telepít, a SCOTECH az Ön megbízható partnere a személyre szabott, kiváló minőségű{2}}transzformátor-megoldások szállításában. Lépjen kapcsolatba csapatunkkal még ma, hogy megvitassák konkrét igényeit, és hagyja, hogy sikerét olyan megbízhatósággal hajtsuk végre, amelyre számíthat.
