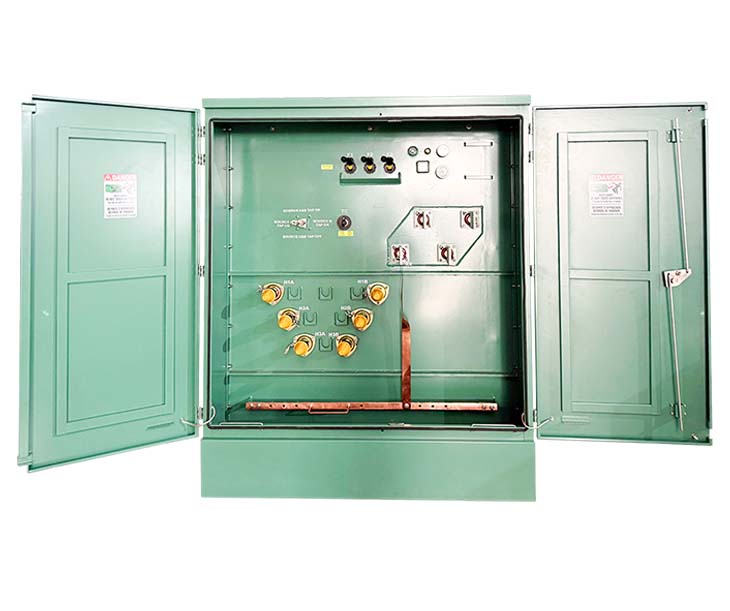

2500 kVA háromfázisú, alátétre szerelt transzformátorok-25/0,6 kV|Kanada 2025
Teljesítmény: 2500 kVA
Feszültség: 25kV-600Y/347V
01 Általános
1.1 Projekt Spotlight
Projekt Spotlight Amikor kanadai ügyfelünk megkeresett minket, olyan transzformátorokra volt szükségük, amelyek képesek kezelni a zord éghajlatot, a nagy terhelést és a folyamatos működést. Pontosan ezt szállítottuk: kettőt2500 kVA pad{1}}szerelt transzformátorokÚgy tervezték, hogy megbízható, egyenletes áramellátást biztosítson az ipari és kereskedelmi hálózatok számára. Ezek az egységek nem csak gépek,{1}}csak ígéret. Ígéret, hogy az energia biztonságosan és hatékonyan áramlik majd nap mint nap.
1.2 A kanadai körülményekhez szabva
Ezeket a transzformátorokat kifejezetten Kanada kihívásokkal teli kültéri feltételeihez terveztük. Az alumínium tekercsekkel és az ONAN olajhűtéssel még akkor is stabilak maradnak, ha a rács ingadozik vagy a hőmérséklet drámaian ingadoz. A hurok-feed dead-elülső kialakítás biztonságban tartja az embereket, míg a Dyn1 vektorcsoport egyszerűvé teszi a földelt semleges hálózatokba való integrációt. Alapvetően gondoskodtunk arról, hogy megbízhatóan teljesítsenek, függetlenül attól, hogy milyen időjárás sújtja őket,{6}}és a kezelők magabiztosak legyenek, miközben dolgoznak.
1.3 Műszaki specifikáció
2500 kVA háromfázisú betétes transzformátor specifikáció és adatlap
|
Kézbesítve
Kanada
|
|
Év
2025
|
|
Írja be
Háromfázisú alátétre szerelhető transzformátor
|
|
Normál
CSA C227.4:21
|
|
Névleges teljesítmény
2500 kVA
|
|
Frekvencia
60Hz
|
|
Takarmány
Hurok
|
|
Elülső
Halott
|
|
Fázis
Három
|
|
Hűtés típusa
ONAN
|
|
Folyékony szigetelő
Ásványi olaj
|
|
Elsődleges feszültség
25 kV
|
|
Másodlagos feszültség
0,6 kV
|
|
Vektor csoport
Dyn1
|
|
Tekercselő anyag
Alumínium
|
|
Impedancia
5.75%
|
|
Koppintson a Váltó elemre
NLTC
|
|
Érintő tartomány
±2*2.5%
|
|
Nincs terhelési veszteség
2500 W
|
|
Terhelésvesztéskor
24000 W
|
|
Kiegészítők
Szabványos konfiguráció
|
1.4 Rajzok
2500 kVA háromfázisú betétes transzformátorok rajza és adattáblája
 |
 |
02 Kanadai körülményekre szabva
Ezeket mi terveztük2500 kVA-os háromfázisú pad-szerelt transzformátorokkifejezetten Kanada kihívást jelentő kültéri feltételeihez. Az alumínium tekercsekkel és az ONAN olajhűtéssel még akkor is stabilak maradnak, ha a rács ingadozik vagy a hőmérséklet drámaian ingadoz. A hurok-feed dead-elülső kialakítás biztonságban tartja az embereket, míg a Dyn1 vektorcsoport egyszerűvé teszi a földelt semleges hálózatokba való integrációt. Alapvetően gondoskodtunk arról, hogy megbízhatóan teljesítsenek, függetlenül attól, hogy milyen időjárás sújtja őket,{6}}és a kezelők magabiztosak legyenek, miközben dolgoznak.
2.1 Alapvető és mágneses innováció
 |
Minden transzformátor szívében egy kompakt, háromlábú mag található, amely zökkenőmentesen és hatékonyan irányítja a mágneses fluxust. Alacsony-veszteségű szilícium acéllemezeket használtunk korrózióálló-kezeléssel, hogy csökkentsük az energiaveszteséget és a zajt. Igen, ez egy egyszerű mag, de gondosan megterveztük, hogy tartós legyen és csendesen működjön, stabilan tartva a rendszert mindenféle terhelés mellett. |
2.2 Tekercselés és csatlakozási kiválóság
 |
Az alacsony-feszültségű oldalon erős réz gyűjtősín-vezetékekkel ellátott fóliatekercseket használunk. Ez azt jelenti, hogy a rövidzárlatok nem zavarják meg őket, és a hő hatékonyan eloszlik. A nagy-feszültségű oldal papír-szigetelt, lapos alumíniumhuzalból-kompakt, költséghatékony és megbízható. Ezek a tekercselési lehetőségek együttesen biztosítják azt az egyensúlyt, amelyre mindig is törekszünk: tartós, hatékony és készen áll a hosszú távú- kültéri használatra. |
2.3 Védőelemek és intelligens biztosítékok
 |

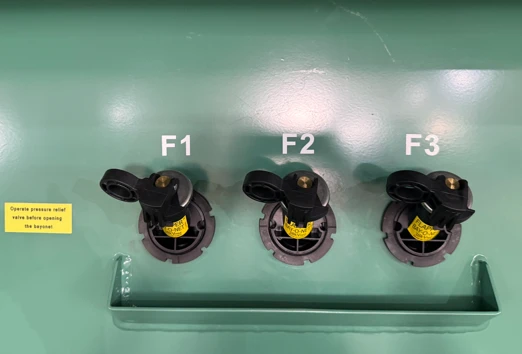

A biztonság soha nem volt mellékes. Hozzáadtunk egy Bay-O-Net biztosítékot és egy áram-korlátozó tartalék biztosítékot a réteges védelem érdekében, míg a terhelés nélküli-fokozatváltó ±2 × 2,5%-os feszültségbeállítást tesz lehetővé. Ez azt jelenti, hogy amikor a hálózati feltételek megváltoznak, a transzformátorok ütemet kihagyás nélkül tudnak alkalmazkodni. Szeretünk úgy gondolni rájuk, mint az Ön elosztóhálózatának okos, védelmező partnereire. |
2.4 Tartály kialakítása és időjárásállósága
 |
Maga a 2500 kVA-s háromfázisú, alátétre szerelt transzformátor tartály tömített lágyacélból készül, csavarozva az extra szilárdság érdekében. Minden felületet homokfúvottak, a sarkokat is beleértve, majd bevonták az időjárásnak- és az UV-sugárzásnak ellenálló epoxi alapozóval és fedőbevonattal. Elég szívós ahhoz, hogy ellenálljon a kanadai napnak, hónak és esőnek, miközben a belső alkatrészeket biztonságban tartja, és kiváló hőelvezetést biztosít. Nem kell aggódnia az elemek miatt,{6}}amit lefednek. |
2.5 Összeszerelés és minőségbiztosítás
 |
Gondosan összeszereljük a magot és a tekercselést, csatlakoztatjuk a vezetékeket, beszereljük a tartályt és a tartozékokat, feltöltjük ásványolajjal, lezárjuk. Ezután végigfutjuk a CSA-szabványos tesztek teljes készletén: ellenállás, arány, fázis-kapcsolat, veszteségek, alkalmazott és indukált feszültségállóság, szigetelési ellenállás, dielektromos szilárdság és szivárgásteszt. Őszintén szólva mindent kétszer ellenőrizünk. Ha átmegy, megbízhat benne, hogy az első naptól kezdve megbízhatóan működik. |
03 Tesztelés
Rutinteszt és tesztelési szabvány
CSA C227.4-21 három-fázisú, pad-szerelt elosztótranszformátor szétválasztható szigetelt nagyfeszültségű csatlakozókkal
CSA-C802.1-13 (R2022) Minimális hatékonysági értékek folyadékkal töltött elosztó transzformátorokhoz
1. Ellenállás mérések
2. Aránytesztek
3. Fázis{1}}kapcsolati teszt
4. Nincs terhelési veszteség és nincs terhelési áram
5. Terhelési veszteségek, impedancia feszültség és hatásfok
6. Alkalmazott feszültség teszt
7. Indukált feszültségállósági vizsgálat
8. Szivárgásvizsgálat nyomással folyadékba merülő transzformátorok esetén: Az 50 kPa nyomáson végzett szivárgásvizsgálatot 12 órán keresztül szivárgás nélkül kell végezni. Nincs maradandó deformáció.
9. Szigetelési ellenállás mérése
10. Olajdielektromos teszt
Teszt eredményei
|
Nem. |
Tesztelem |
Egység |
Elfogadási értékek |
Mért értékek |
Következtetés |
|
1 |
Ellenállás mérések |
% |
Maximális ellenállási kiegyensúlyozatlansági arány |
0.82 |
Átad |
|
2 |
Aránytesztek |
% |
A feszültségviszony eltérése a főleágazáson: 0,5% vagy annál kisebb |
-0.06~-0.05 |
Átad |
|
3 |
fázisú-kapcsolati tesztek |
/ |
Dyn1 |
Dyn1 |
Átad |
|
4 |
Nincs-terhelési veszteség és gerjesztőáram |
/ |
I0:: mért értéket adjon meg |
0.35% |
Átad |
|
P0: mért érték megadása |
2,214 kW |
||||
|
A terhelésmentesség tűrése +10% |
/ |
||||
|
5 |
Terhelési veszteségek impedancia feszültség és hatásfok |
/ |
t:85 fok Az impedancia tűrése ±7,5% A teljes terhelési veszteség tűréshatára +6% |
/ |
Átad |
|
Z%: mért érték |
5.69% |
||||
|
Pk: mért érték |
22,183 kW |
||||
|
Pt: mért érték |
24.397 kW |
||||
|
Hatékonyság legalább 99,37% |
99.43% |
||||
|
6 |
Alkalmazott feszültség teszt |
kV |
HV:50kV 60s LV: 10 kV 60 s |
A tesztfeszültség nem esik össze |
Átad |
|
7 |
Indukált feszültségállósági teszt |
kV |
Alkalmazott feszültség (KV): 2 Ur |
A tesztfeszültség nem esik össze |
Pass |
|
Időtartam(ok):48 |
|||||
|
Frekvencia (HZ): 150 |
|||||
|
8 |
Szivárgásteszt |
kPa |
Alkalmazott nyomás: 50 kPA Időtartam: 12 óra |
Nincs szivárgás és nem Kár |
Pass |
|
9 |
Szigetelési ellenállás mérése |
GΩ |
HV-LV a földre |
2.32 |
/ |
|
LV-HV a földre |
2.83 |
||||
|
HV&LV a földre |
2.10 |
||||
|
10 |
Olaj teszt |
/ |
dielektromos szilárdság; |
56,1 kV |
Pass |
|
Nedvességtartalom |
9,7 mg/kg |
||||
|
Disszipációs tényező |
0.00204% |
||||
|
Furán elemzés |
0.03 |
||||
|
Gázkromatográfiás elemzés |
/ |
04 Csomagolás és szállítás
05 SCOTECH szakértelem
A SCOTECH-nél évente több millió kVA transzformátort szállítunk világszerte. A CSA-tól az IEEE szabványokig, a kis 100 kVA-s egységektől a hatalmas, 5000 kVA-s rendszerekig minden transzformátor a tervezés, a tesztelés és a megbízhatóság iránti elkötelezettségünket hordozza magában. Ez a két 2500 kVA-s egység? Tökéletes példái ennek a szakértelemnek-, amelyet a teljesítményre terveztek, tartósra terveztek, és készek arra, hogy a kanadai hálózatokat kompromisszumok nélkül áram alatt tartsák.
