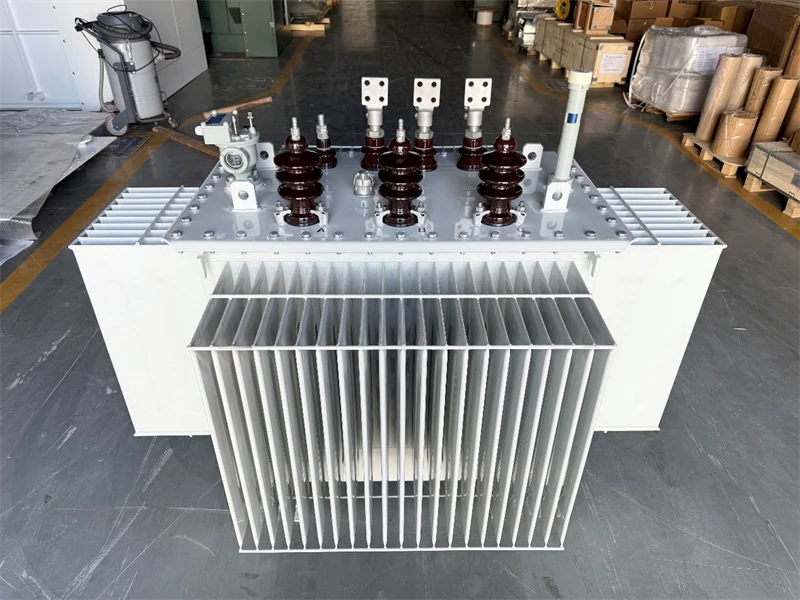

750 KVA háromfázisú elosztó transzformátor-11/0,415 KV|Pápua Új-Guinea





01 Általános

1.1 Projekt leírás

Főbb jellemzők és alkalmazási forgatókönyvek

Hatékony kapacitás és feszültség– 750kVA névleges teljesítménnyel ezháromfázisú elosztó transzformátorAlkalmas gyári áramelosztásra, lakossági közösségi áramellátásra vagy nagy kereskedelmi komplexumok fő áramellátási pontjaira. Tökéletesen csökkenti a 11 kV-os nagyfeszültséget 0,415 kV-ra (három-fázisú négyes-vezeték) az alacsony-feszültségű oldalon, szilárd tápellátást biztosítva különféle alkalmazási forgatókönyvekhez.

Stabil elektromos teljesítmény– A termék elfogadja aDyn11vektor csoport. Ez a csatlakozási mód erősen ellenáll a kiegyensúlyozatlan terheléseknek, és hatékonyan elnyomja a harmadik harmonikus szennyezést a hálózatban, így különösen alkalmas a sok egyfázisú{1}}terhelésű lakossági és irodai környezetben. A 75 fokos 10,3 kW-os terhelési veszteséggel és mindössze 1,1 kW-os üresjárati veszteséggel a transzformátor alacsony energiafogyasztást biztosít hosszabb készenléti vagy kis{6}}terhelésű működés közben.

Megbízható feszültségszabályozás– A transzformátor terhelés nélküli{0}} fokozatkapcsolóval (NLTC) van felszerelve. Feszültségmentesített állapotban a felhasználók manuálisan állíthatják be a feszültséget ±2×2,5%-os tartományon belül a hosszú távvezetékek okozta feszültségesések kompenzálására. A komplex on{5}}terhelésű fokozatkapcsolókkal (OLTC) összehasonlítva ez a kialakítás nemcsak a gyártási költségeket csökkenti, hanem kiküszöböli az összetett elektromos segédalkatrészek szükségességét is, jelentősen javítva a gazdaságosságot és a tartósságot.

Kiváló hőkezelés és tartálytervezés

A transzformátor ONAN (Oil Natural Air Natural) hűtést használ. A transzformátorolaj természetes konvekciójára támaszkodik – a forró olaj emelkedik és hideg olaj süllyed –, és a hőt hullámos bordákon vagy radiátorokon keresztül vezeti el ventilátorok vagy olajszivattyúk nélkül. Ez a kialakítás jelentősen javítja a karbantartást-mentes teljesítményt és a megbízhatóságot szélsőséges környezeti feltételek mellett. Ezenkívül a transzformátor ateljesen zárt, olajjal{0}}töltött szerkezet. A bővíthető hullámkarton tartály hatékonyan elszigeteli a külső levegőt és a nedvességet, jelentősen meghosszabbítva a szigetelőolaj élettartamát és a transzformátor teljes karbantartási ciklusát.

Masszív kültéri építkezés és biztonsági védelem

Ezt a transzformátort zord kültéri környezetre tervezték, és akár 1000 méteres magasságban, -25 és 40 fok közötti környezeti hőmérsékleten is képes hosszú távon stabilan{0}}működni. Mind a nagyfeszültségű, mind a kisfeszültségű perselyek kültéri -minőségű porcelánból készülnek, opcionális légszigetelt kábeldobozokkal a biztonságos kapocsvédelem és a megfelelő szigetelési távolság biztosítása érdekében. A teljes tartozékkészlet – beleértve a többfunkciós olajszint-mérőt nyomáscsökkentővel, az olajhőmérséklet-jelzőt, a Buchholz relét és a megbízható földelési kapcsokat – többrétegű biztonsági védelmi rendszert alkot, amely belső hiba esetén időben riasztást vagy nyomáscsökkentést biztosít.







1.2 Műszaki specifikáció

750 kVA háromfázisú elosztó transzformátor specifikáció típusa és adatlapja



1.3 Rajzok

750 kVA háromfázisú elosztó transzformátor diagram rajza és mérete.





02 Gyártás

2.1 Mag



2.2 Tekercselés

A tekercsrendszer a mágneses energiát elektromos energiává alakítja. Minősége közvetlenül befolyásolja a rövidzárlati szilárdságot, a hőteljesítményt és a szigetelés integritását.

Paraméteregyeztetés ellenőrzése (750 kVA névleges)

Tesztelem	Mért érték	Tervezés / szabvány követelmény	Ítélet
Feszültségviszony eltérése	–0,11%-tól +0.00%-ig	Az IEC 60076-1 ±0,5%-ot tesz lehetővé	✔ Pass
HV tekercsellenállás kiegyensúlyozatlanság	0,14% vagy annál kisebb	2%-nál kisebb vagy egyenlő	✔ Sokkal jobb
LV-tekercselés ellenállásának kiegyensúlyozatlansága	1.03%	2%-nál kisebb vagy egyenlő	✔ Pass

A maximális feszültségarány eltérés csak –0,11%, jóval az IEC 60076-1 ±0,5%-os határértékén belül (tesztjelentés, 5. oldal). A 0,14%-os (HV) és 1,03%-os (LV) ellenállás-kiegyensúlyozatlanság messze az ipari határértékek alatt van, kiváló tekercselési minőséget és kötési megbízhatóságot bizonyítva.

A modern gyártásban automata vagy félautomata tekercselőgépeket használnak a huzalfeszesség, a fordulatbeállítás és a méretek pontos szabályozására. A tekercselés után előtömörítést és formázást alkalmaznak a mechanikai szilárdság növelése érdekében, biztosítva az integritást rövidzárlati és termikus ciklusok esetén.



2.3 Tartály



2.4 Végső összeszerelés

A végső összeállítás belső alkatrészeket, tartozékokat és tömítőrendszereket integrál. Ez az egység a következőket tartalmazza:

Tartozék	Menny	Funkció
Hullámos bordák	1 szett	Hűtés és olajmennyiség kompenzáció
Olajleeresztő / mintavevő szelep	1	Olaj karbantartás és mintavétel
Többfunkciós olajszintmérő	1	Nyomáscsökkentő funkcióval
Olaj hőmérséklet jelző	1	Olajhőmérséklet figyelése
Buchholz relé	1	Belső hibavédelem

A modern összeszerelés szigorúan ellenőrzi a hegesztési varrat minőségét, a karimás csatlakozásokat és a tömítések integritását a szivárgások elkerülése érdekében. A tartozékok a kulcsfontosságú védelmi és felügyeleti funkciókat fedik le, biztosítva a biztonságos kültéri működést.





03 Tesztelés

A háromfázisú elosztó transzformátor kiszállítás előtt megfelelt az összes IEC 60076 rutin tesztnek. Eredmények összefoglalása:

3.1 Szigetelési ellenállás (Nagyobb vagy egyenlő, mint 86.8 GΩ – jóval meghaladja a normál követelményeket)

Mérési pozíció	Szigetelési ellenállás (GΩ)	Eredmény
HV - LV és föld	103	Pass
LV - HV és föld	123	Pass
HV+LV a földre	86.8	Pass

3.2 Külön forrású áram-frekvencia-ellenállási teszt

Tesztpozíció	Feszültség (kV)	Időtartam (s)	Eredmény
HV – föld + LV	28	60	Pass
LV – föld + HV	3	60	Pass

3.3 Indukált túlfeszültség-ellenállási teszt (ACSD)

Alkalmazott feszültség (LV oldal)	Indukált többszörös	Frekvencia (Hz)	Időtartam (s)	Eredmény
0,83 kV	2.0	150	40	Pass

3.4 Üresjárati veszteség és üresjárati áram

Érintési pozíció	Üresjárati áram (%)	Üresjárati veszteség (kW)	Eredmény
3	0.53	0.942	Pass

3.5 Rövidzárlati impedancia és terhelési veszteség (75 fokra korrigálva)

Kanyargó	Érintési pozíció	Impedancia (%)	Terhelési veszteség (kW)	Eredmény
LV	3	4.59	9.644	Pass

3.6 Nyomástömítés teszt

Alkalmazott nyomás	Időtartam	Eredmény
15 kPa	24 óra	Nincs szivárgás, nincs sérülés

Következtetés:Mind a kilenc rutin teszt sikeres volt az első próbálkozásra, teljes mértékben megfelelve az IEC 60076-1:2011 szabványnak. Az eredmények megerősítik a kiemelkedő tervezési megbízhatóságot, különösen a tömítés, a feszültségarány pontossága és a dielektromos szilárdság tekintetében.





04 Csomagolás és szállítás

4.1 Csomagolás

A csomagolás az olajbemerítésű transzformátorok szabványos kiviteli gyakorlatát követi. Ezt az egységet szállítjákolajjal– a belső szigetelés megőrzése és a nedvesség bejutásának megakadályozása a tranzit- és vámkezelés során. Hozzávetőleges méretek: 2100 × 1300 × 1890 mm. Teljes tömeg kb. . 2200 kg (megerősítő rajz). Alkalmas szabványos tengeri és szárazföldi konténerrakodáshoz.



4.2 Szállítás

• Szállítási súly– A végleges rajznál meg kell erősíteni; olajjal szállítjuk.
• Ütésrögzítő– Nem kötelező, de kérésre harmadik féltől származó ütközésrögzítővel is felszerelhető.
• Export megfelelőség– A kialakítás és az anyagok megfelelnek az IEC 60076 szabványnak, amely kompatibilis a legtöbb globális hálózati specifikációval.
• Veszélyes áruk– A transzformátorolaj 9. osztályú veszélyes anyag; A kivitelnél be kell tartani a megfelelő IMDG csomagolást és nyilatkozatot.
• Szállítási lehetőségek– A szerződés előírása szerint olajjal töltve vagy olajleeresztett / nitrogéntakaróval is szállítható.





05 Összefoglaló – Minőségbiztosítás és gyártási csúcspontok

5.1 Hogyan garantáljuk a minőséget

A minőségbiztosítás a nyersanyagfelvételtől a végső kiszállításig tart. A modern elosztótranszformátor gyártás három szakaszból áll: alkatrészgyártás, aktív alkatrész összeszerelés és végső összeszerelés/tesztelés. Ez a transzformátor szigorú ellenőrzéseket követ:

• Bejövő ellenőrzés– A nagy áteresztőképességű szilícium acélt, az alumínium tekercshuzalt és a szigetelő anyagokat érkezéskor ellenőrzik.
• Folyamat közbeni vezérlés– A kulcsfontosságú lépések (tekercselés feszítése/beállítása, maghalmozási hézagok, vákuumszárítás) külön minőségellenőrző pontokkal rendelkeznek.
• Olajkezelés és tömítés– Vákuumos olajtöltés és gáztalanítás, olajkromatográfia a dielektromos tulajdonságok ellenőrzésére; szigorú tömítésvizsgálat az összeszerelés után.
• Tesztellenőrzés– Teljes rutintesztek az IEC 60076 szerint, részletes vizsgálati jelentéssel a teljesítmény ellenőrzésére.

Ezek az intézkedések biztosítják a folyamatos termelést, az elektromos stabilitást és a hosszú távú terepi tartósságot.



5.2 A gyártás legfontosabb elemei

• Zárt, teljes olajos kivitel– Minimalizálja az olaj oxidációját, meghosszabbítja az élettartamot.
• Alacsony veszteségű, nagy hatékonyságú mag– Üresjárati veszteség csak 0,942 kW (mért), üresjárati áram 0,53%.
• Szigorú teszt validálás– Mind a kilenc rutinteszt első alkalommal sikeres; szigetelési ellenállás 123 GΩ-ig, ami messze meghaladja a tipikus követelményeket.
• Teljes tartozékkészlet– Többfunkciós olajszintmérő (nyomáscsökkentővel), Buchholz relé, olajhőmérséklet-jelző – biztonságos kültéri használat.
• IEC 60076 megfelelőség– Az IEC 60076 szerint tervezték és tesztelték; opcionális típus/speciális vizsgálatok felár ellenében.
• Megbízható környezeti tömítés– 24 órás, 15 kPa nyomáspróba – nincs szivárgás, nincs sérülés.
